SPI-TH-Ev-Sıcaklık-Takibi
Bu yazımda ilk yaptığım baskı devre nin etkilerini buna yönelik yapılan çalışmada yaptığım hataları ve kurduğum sistemi ne bekleyip ne bulduğumu sizinle paylaşacağım. Tespit ettiğim hatalarımdan bahsediyor olacağım.
Bu çalışma, SPI ethernet üzerinden sıcaklık ve nem takibi sistemi yapmayı amaçlamaktadır. Bu proje aşağı yukarı ilk baskı devre projelerimden birisi. Nihai olarak çalışan ilk projem de diyebiliriz. Yapmayı hedeflediğim sistem işin özünde bir mesh sıcaklık takip yapısı kurarak tek düğümden ethernet ile sunucuya bilgi göndermekti.
Ancak hedefim tam olarak yerini bulamadı; ilk olarak burada da gördüğüm hatayı söyleyeyim. Yaptığım sistem veri gönderiyordu ancak biraz gözlem ve geceleri donarak geçen saatler sonrasında bu ölçüm değerlerinin yanlış olduğunu fark ettim.
Bunun sebebi, iyi araştırma yapamamış olmam diyebilirim. Kapak fotoğrafında göreceğiniz üzere bu cihazın üstüne bir kapak geliyor. Ve ben bu durumu ne kadar yan taraflardan açtığım hava kanalları ile çözeceğime inansam da bu işin sonunda ben evin değil kutunun içerisinin sıcaklık ve nem bilgilerini ölçtüm.
Bunun yanı sıra yine önceki yazımda değindiğim gibi, dilerseniz linkten erişebilirsiniz;
O zamanlarda da kutu tasarımını karta uyarlayacak şekilde amaca yönelik ürün prototipleri geliştiriyordum.
SPI tarafı, ethernet tarafını hallettim; bir Raspberry Pi'yi ana düğümüm haline getirip adeta bir veri merkezindeki sistem bilgisayarı gibi kullandım. Burada en sevdiğim olay, WireGuard ve statik bir IP ile dışarıdan erişilebilir bir tünel kurmaktı.

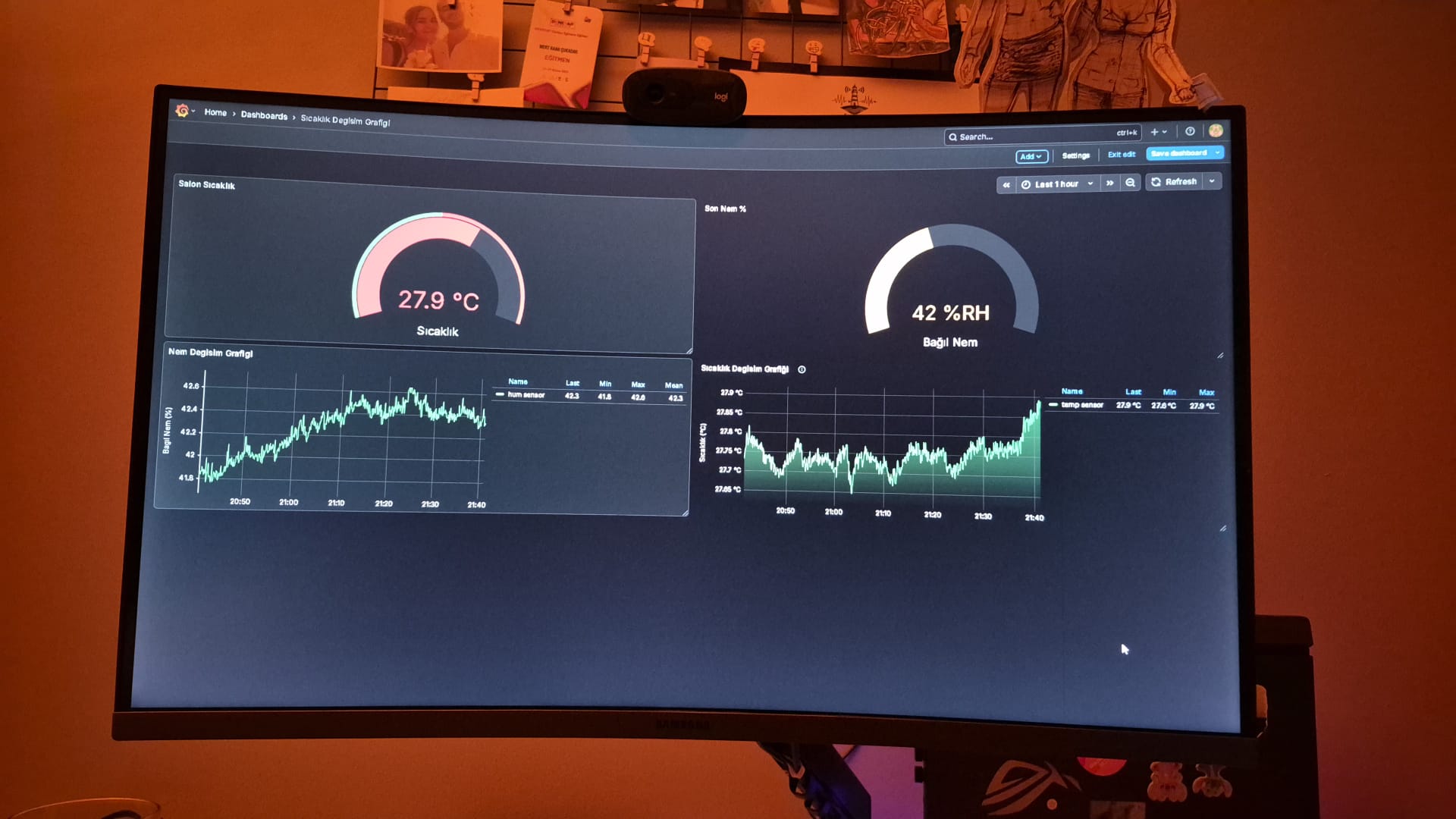

Hemen ardından Docker ile içerisinde Grafana çalışması için bir konteyner sürdüm. Sistemim çalışıyordu.
Ama şaka yapmıyorum, içerisi inanılmaz soğuktu. Eski evim tam ovada bulunuyor ve her yeri camdı. Alt katım depo, pimapenler tam kapanmıyor ve elektrik sıklıkla kesiliyordu. Haksız değildim; sistem çalışıyor ama ölçüm yanlış.
Çok şey öğrendim, güzel bir proje oldu. Özellikle aseton ile toner transfer gibi diğer alternatiflerine nazaran daha iyi bir metod bulmamı sağladı.
-Mert Kaan Çukadar
https://github.com/mertCukadar/Spi_ETH_TH
